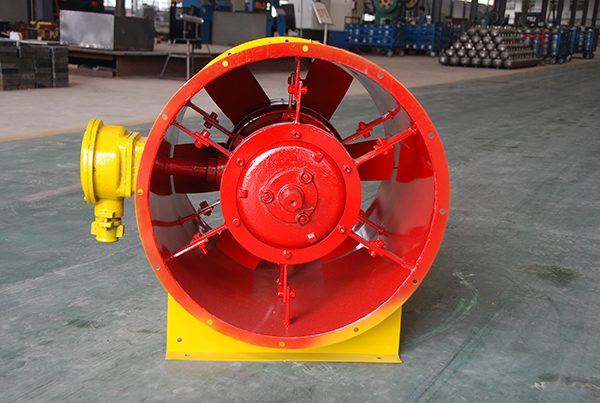

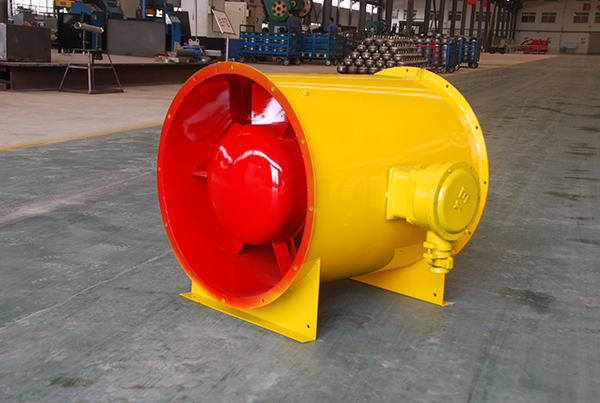

　　通風機為軸流式結構，主要由葉輪、流線體、電動機、主風筒、電機支撐架、通風機支架等組成。采用A式傳動方式。

　　葉輪為鋼制，由葉片與輪轂組成。葉片模壓成形，具有按機翼型中位面設計制作的空間扭曲結構特征；輪轂液壓拉伸成型，葉片與輪轂焊接裝配成形。葉輪經靜平衡、動平衡校正，平衡精度不大于G5.6級。

　　流線體為鋼制，采用液壓拉伸成型；其子午面形狀為流線型，用于減小通風機入口氣流的流動阻力。

　　HTF系列通風機的電動機有兩種類型：一種是絕緣等級為F級，另一種絕緣等級為H級。BTF系列通風機的電動機為隔爆型。電動機均采用瑞典SKF軸承。H160及以上電動機軸承結構設置有 注排油裝置，可不停機加注軸承潤滑脂。根據用戶要求還可在H200及以上電機增設軸承溫度監(jiān)控裝置，當軸承運行異常過熱時可自動報警或停機。主風筒與兩端法蘭采用整體翻邊旋壓而成，具有較高的整體剛性。BTF系列防爆通風機主風筒相對于旋轉葉輪的內圓周上鑲嵌有黃銅板，并由黃銅鉚釘鉚固，以防止葉輪旋轉時葉尖與外殼相摩擦而產生火花。

　　以葉輪直徑為500mm的通風機為例進行說明。

　　消防排煙通風機：HTF-11№5.0（H/M/L）（A/B）

　　其中H為高溫代號；TF為通風機縮寫；數字11中，前者表示第一次氣動力設計，后者表示第一次結構設計；№5.0為以分米表示的葉輪直徑；括號（H/M/L）中H表示高壓型，M表示中壓型，L表示低壓型；（A/B）中A表示通風機為臥式安裝（A字母可省略），B表示立式安裝。

　　防爆通風機： BTF－11№5.0（H/M/L）（A/B）

　　其中 B為防爆代號；TF為通風機縮寫；數字11中，前者表示第一次氣動力設計，后者表示第一次結構設計；№5.0為以分米表示的葉輪直徑；括號（H/M/L）中H表示高壓型，M表示中壓型，L表示低壓型；（A/B）中A表示通風機為臥式安裝（A字母可省略），B表示立式安裝。
四、工作條件
